Nước siêu tinh khiết UPW – Tiêu chuẩn, hệ thống và giải pháp ứng dụng

Tìm hiểu nước siêu tinh khiết UPW, yêu cầu chất lượng, cấu hình hệ thống RO–EDI và cách lựa chọn công suất, giải pháp lắp đặt UPW phù hợp.

Nhu cầu sử dụng nước siêu tinh khiết UPW trong nhà máy

Trong nhiều quy trình sản xuất và phân tích, nước không chỉ cần “sạch” mà phải đạt mức tinh sạch phù hợp với yêu cầu công nghệ.

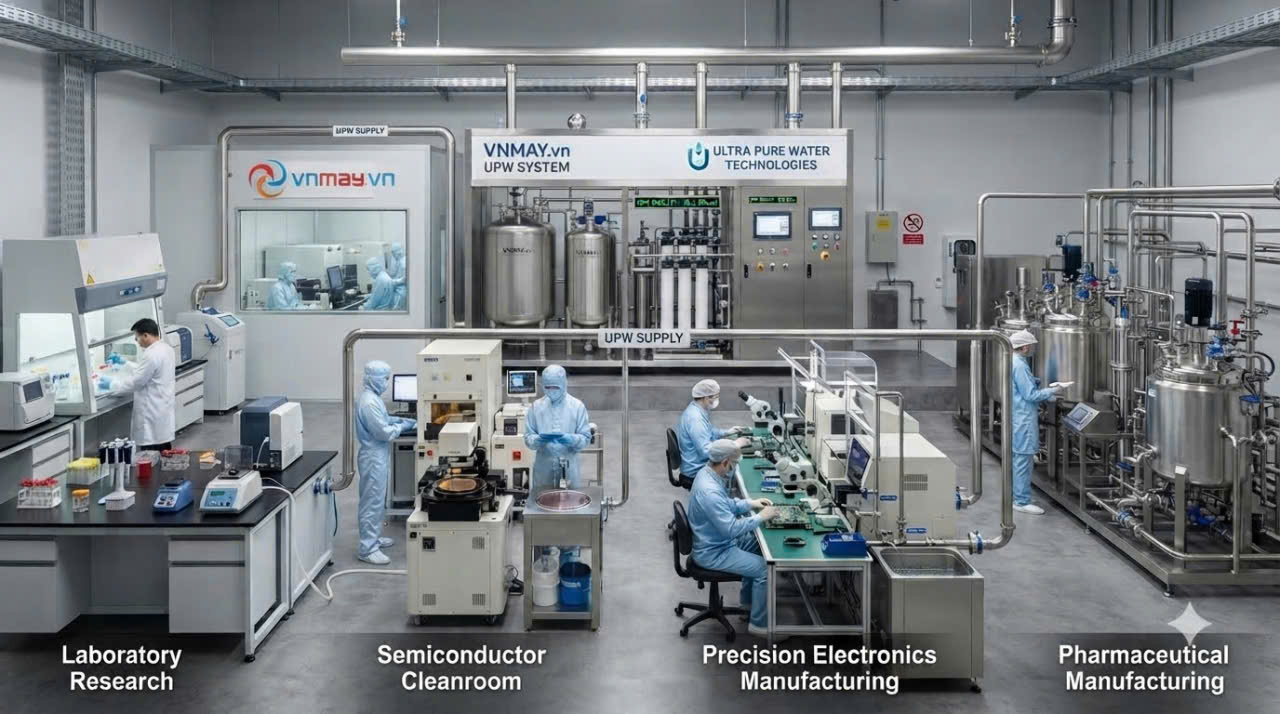

Nước siêu tinh khiết UPW được sử dụng trong các lĩnh vực như phòng thí nghiệm, sản xuất điện tử, bán dẫn, dược phẩm, mạ chính xác và nhiều ngành công nghiệp có yêu cầu kiểm soát tạp chất cao.

Vấn đề đối với doanh nghiệp không đơn thuần là lựa chọn một máy lọc nước mà là xây dựng một hệ thống sản xuất, lưu trữ và phân phối nước phù hợp với công suất và chất lượng yêu cầu.

Nước UPW cần đạt những yêu cầu gì?

Tùy ứng dụng, nước UPW có thể phải kiểm soát nhiều chỉ tiêu:

Độ dẫn điện.
Điện trở suất.
TOC.
Hạt.
Vi sinh.
Ion hòa tan.
Các tạp chất đặc thù của quy trình.

Đối với nước siêu tinh khiết dùng trong phòng Lab, một mức chất lượng thường được quan tâm là điện trở suất khoảng 18,2 MΩ·cm ở 25°C, tương ứng độ dẫn điện khoảng 0,055 µS/cm về mặt ion.

Tuy nhiên, doanh nghiệp không nên lựa chọn hệ thống chỉ dựa trên một thông số. Cấu hình phải được xác định theo toàn bộ yêu cầu chất lượng nước tại điểm sử dụng.

Hệ thống sản xuất nước UPW gồm những công đoạn nào?

Một hệ thống có thể được thiết kế theo chuỗi:

Nước nguồn → tiền xử lý → RO → RO 2 Pass → EDI → bồn chứa/loop → UV → polishing → UF → điểm sử dụng

Tùy chất lượng nước nguồn và yêu cầu thành phẩm, một số công đoạn có thể được thay đổi.

Tiền xử lý

Tiền xử lý giúp giảm tải cho RO và các công đoạn xử lý tinh phía sau.

Có thể bao gồm lọc cặn, than hoạt tính, làm mềm hoặc các công đoạn xử lý chuyên biệt tùy nguồn nước.

RO

RO là công đoạn xử lý chính để giảm TDS, ion và nhiều loại tạp chất trước khi nước đi vào công đoạn khử ion sâu hơn.

EDI

EDI thường được bố trí sau RO để tiếp tục loại bỏ ion.

Đây là một giải pháp phù hợp cho các hệ thống cần vận hành liên tục và muốn giảm phụ thuộc vào việc tái sinh hóa chất như hệ thống DI truyền thống.

Polishing

Tùy yêu cầu chất lượng nước, hệ thống có thể sử dụng Mixed Bed hoặc các công nghệ polishing khác để ổn định chất lượng nước cuối.

UV và UF

UV và UF có thể được bố trí tại các vị trí khác nhau tùy mục tiêu kiểm soát TOC, vi sinh và hạt.

Vì vậy, vị trí thiết bị không nên được lựa chọn theo một công thức cố định cho mọi hệ thống.

Chọn công suất hệ thống UPW như thế nào?

Công suất hệ thống cần dựa trên lưu lượng sử dụng thực tế, thời gian vận hành và nhu cầu dự phòng.

Một số quy mô UPW & EDI thường gặp:

Bảng công suất hệ thống UPW & EDI của VNMAY

Công suất	Lưu lượng
0,25 m³/h	250 L/h
0,5 m³/h	500 L/h
1 m³/h	1.000 L/h
1,5 m³/h	1.500 L/h
2 m³/h	2.000 L/h
3 m³/h	3.000 L/h
4 m³/h	4.000 L/h
5 m³/h	5.000 L/h
6 m³/h	6.000 L/h
8 m³/h	8.000 L/h
10 m³/h	10.000 L/h
15 m³/h	15.000 L/h
20 m³/h	20.000 L/h

Khi lựa chọn công suất, cần xem xét cả lưu lượng cực đại, lưu lượng trung bình, thời gian sử dụng và khả năng mở rộng trong tương lai.

Doanh nghiệp cũng nên phân biệt giữa:

công suất sản xuất nước và lưu lượng nước thực tế tại điểm sử dụng.

Hai giá trị này không nhất thiết giống nhau.

Hệ thống UPW cho từng ngành có giống nhau không?

Không.

Phòng Lab

Hệ thống thường ưu tiên chất lượng nước ổn định, thiết bị đo kiểm và khả năng cấp nước phù hợp với từng điểm sử dụng.

Semiconductor và điện tử

Ngoài kiểm soát ion, cần quan tâm đến TOC, hạt, vi sinh và thiết kế hệ thống phân phối nước để hạn chế tái nhiễm.

Mạ điện và PCB

Chất lượng nước có thể ảnh hưởng đến công đoạn rửa và độ ổn định của quá trình mạ.

Dược phẩm

Hệ thống phải được thiết kế theo mục đích sử dụng và các yêu cầu chất lượng tương ứng. Đặc biệt cần phân biệt hệ thống nước tinh khiết với hệ thống WFI.

Báo giá hệ thống UPW phụ thuộc vào những yếu tố nào?

Không nên xác định giá chỉ dựa trên công suất.

Chi phí đầu tư có thể phụ thuộc vào:

Chất lượng nước nguồn.
Công suất.
Cấu hình tiền xử lý.
Số cấp RO.
Công nghệ EDI.
Bồn chứa.
Hệ thống loop.
UV.
UF.
Thiết bị đo online.
Vật liệu đường ống.
Mức độ tự động hóa.
Yêu cầu chất lượng nước.
Điều kiện lắp đặt.
Phạm vi cung cấp.

Vì vậy, cùng công suất 1 m³/h nhưng hai hệ thống UPW có thể có mức đầu tư khác nhau đáng kể nếu yêu cầu công nghệ khác nhau.

Khi nào nên sử dụng RO + EDI?

RO + EDI là một cấu hình phổ biến trong các hệ thống cần nước có độ tinh sạch cao.

RO thực hiện phần lớn quá trình loại bỏ tạp chất, sau đó EDI tiếp tục khử ion.

Tùy yêu cầu, hệ thống có thể bổ sung polishing, UV, UF và loop tuần hoàn.

Việc lựa chọn cấu hình cần dựa trên chất lượng nước đầu vào và mục tiêu chất lượng đầu ra thay vì chỉ lựa chọn theo tên công nghệ.

VNMAY cung cấp giải pháp UPW như thế nào?

VNMAY định hướng cung cấp giải pháp theo toàn bộ vòng đời của hệ thống:

Khảo sát → tư vấn → xác định yêu cầu → lựa chọn công suất → thiết kế cấu hình → cung cấp thiết bị → lắp đặt → chạy thử → bàn giao → bảo hành → bảo trì.

Với mỗi dự án, phạm vi cung cấp có thể được xác định theo nhu cầu của khách hàng, từ hệ thống quy mô nhỏ cho phòng Lab đến hệ thống UPW công nghiệp.

Các câu hỏi thường gặp

Hệ thống UPW 1 m³/h có phải hệ thống 1.000 L/h không?

Có. Về công suất danh nghĩa:

1 m³/h = 1.000 L/h.

Khi tìm kiếm hoặc lựa chọn thiết bị, khách hàng có thể gặp cả hai cách biểu diễn này.

Có nên chọn hệ thống UPW theo công suất lớn hơn nhu cầu không?

Có thể cần dự phòng, nhưng không nên chọn công suất quá lớn một cách máy móc. Cần tính toán lưu lượng sử dụng, chế độ vận hành và kế hoạch mở rộng.

EDI có thay thế hoàn toàn DI không?

Không thể kết luận cho mọi dự án. DI và EDI có nguyên lý, yêu cầu vận hành và chi phí khác nhau. Việc lựa chọn phụ thuộc vào công suất, chất lượng nước và phương án vận hành.
